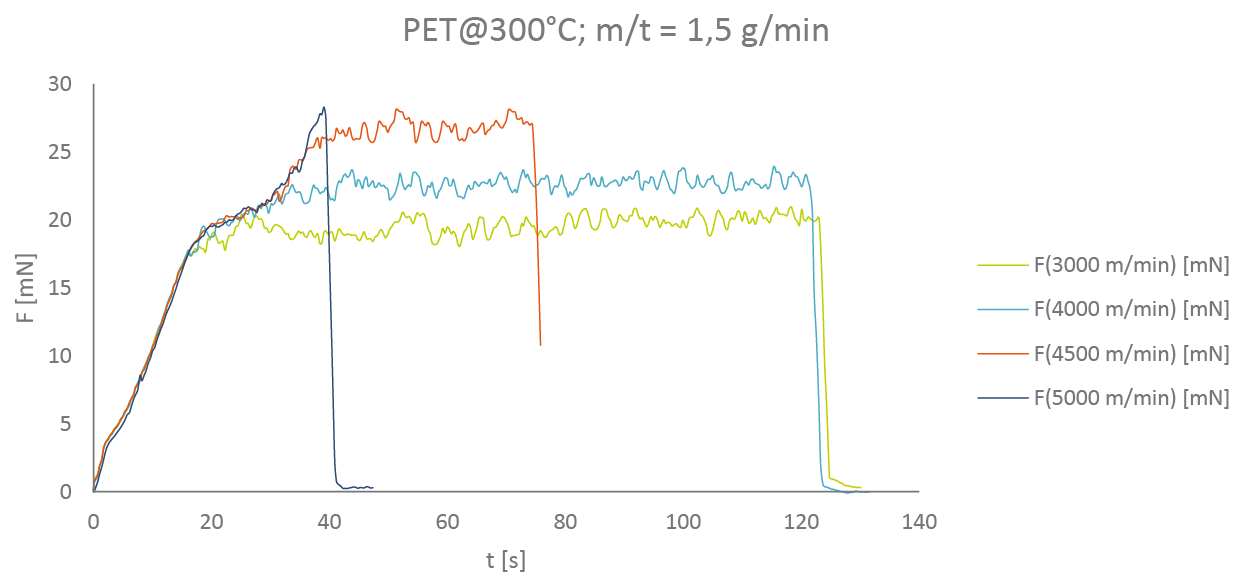

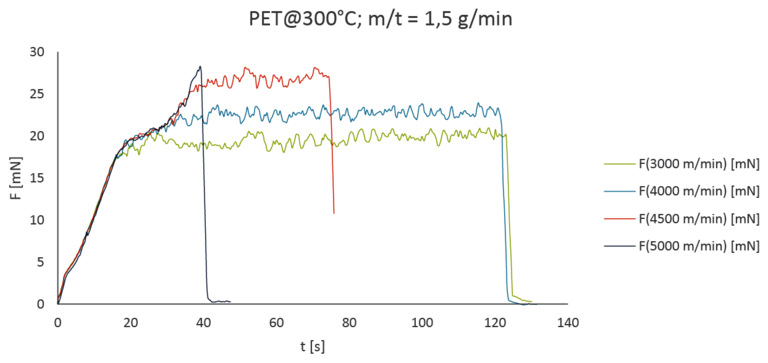

El siguiente gráfico muestra mediciones con PET a 300 °C para la determinación de la ventana de procesamiento. De forma análoga a la máquina de producción se utiliza una extrusora de 20 mm con reómetro online MBR como bomba de masa fundida. Se utiliza una boquilla L/D = 20/1 mm con un caudal de masa de 1,5 g/min y una longitud de hilatura de 1200 mm.

Aquí en cada ensayo se realiza directamente la aproximación de una velocidad objetivo diferente. En el diagrama de fuerza también se incluye el registro de la rampa de aceleración. Los ensayos se detienen después de 120 s respectivamente. Mientras que la extensión con 3000 y 4000 m/min todavía funciona sin problemas en funcionamiento estacionario, con 4500 m/min se produce una rotura prematura.

Con 5000 m/min no se alcanza la velocidad final.
