RHEOGRAPH 25 / 50 / 75 / 120

Los RHEOGRAPH 25, 50, 75 o 120 son reómetros capilares de alta presión de nuevo desarrollo y fáciles de utilizar con un rango de la velocidad de cizalla ampliado nuevamente, una mayor fuerza de ensayo (25, 50, 75 o 120 kN) y un programa variado de complementos y opciones.

  • ASTM D3835 (viscosidad)
  • ISO 17744 (PVT)
  • ASTM D5930 (TCM)
  • ASTM D5099 (caucho)
  • ISO 11443 (viscosidad)

La serie de nuevo desarrollo de reómetros capilares de alta presión de GÖTTFERT está disponible con diferentes fuerzas de ensayo de 25, 50, 75 o 120 kN. Las versiones más potentes como el RG75 o el RG120 aún pueden alcanzar coeficientes de cizallamiento extremadamente altos, incluso con materiales de ensayo con una viscosidad muy alta. Gracias a una gran variedad de complementos modulares, que de otro modo no están disponibles en el mercado, pueden comprobarse también otras propiedades de los materiales, además de la viscosidad. Esto permite caracterizar completamente el comportamiento del material relevante para el proceso.

Todos los reómetros capilares de alta presión de este módulo están disponibles como versión de uno, dos o tres canales con diferentes diámetros de canal de ensayo. También ofrecemos una gran cantidad de capilares y otras opciones que permiten adaptar la máquina perfectamente a su aplicación.

Una mejora esencial de esta serie en comparación con la generación anterior es la medición de presión claramente más precisa. Esto permite aumentar de nuevo y notablemente la reproducibilidad y la precisión de los resultados de ensayo. En particular las presiones extremadamente bajas con coeficientes de cizallamiento lentos se pueden solucionar ahora perfectamente.

Gracias a las mejoras en el rango bajo y alto de coeficientes de cizallamiento, GÖTTFERT puede destacarse considerablemente con respecto al estándar del mercado.

Especificaciones técnicas
  • Máxima fuerza de ensayo de 25, 50, 75 o 120 kN
  • Sistema de uno, dos o tres canales
  • Diámetro de canal de 9,55, 12, 15, 20, 25 o 30 mm, otros diámetros disponibles a petición
  • Rango de velocidad dinámico de 0,00004 - 40 mm/s (1:1000000)
  • Aceleración dinámica alta del pistón de ensayo (de 0 a 40 en 0,6 segundos)
  • Registro de recorrido con codificador de alta resolución
  • Resolución de señal automática del 0,005 % del valor nominal del registrador de presión
  • Revestimiento de atemperación integrado
  • Rango de temperatura de hasta 400 °C (500 °C opcionalmente)
  • Versión de la cámara de ensayo con mayor resistencia a la corrosión o mayor resistencia al desgaste
  • Opcional: Medición de PVT opcionalmente isotérmica o isobárica
  • Opcional: Nuevo sistema de refrigeración por aire, índice de refrigeración máx. de 30 K/min

Complementos para opciones de caracterización avanzadas

El equipo básico del reómetro capilar de GÖTTFERT está diseñado para realizar mediciones de viscosidad con plásticos, cauchos y otros materiales. Los complementos modulares ofrecen adicionalmente opciones avanzadas de caracterización de materiales.

Además del PVT 500, GÖTTFERT ofrece la medición PVT también como complemento para el reómetro capilar. La medición caracteriza las dependencias específicas del material entre la presión, el volumen específico y la temperatura.

  • Mediciones isotérmicas o isobáricas según la norma ISO 17744
  • Alto coeficiente de enfriamiento con refrigeración por aire o termostato
  • Proceso de medición totalmente automático
  • Diagrama de PVT generado automáticamente
  • Parametrización con modelo Tait como interfaz para el software de simulación



[Translate to Spanisch:] Prinzip der PVT Messung (isotherm)
[Translate to Spanisch:] Prinzip der PVT Messung (isobar)

Nuestro HAUL-OFF de nuevo desarrollo con una máxima velocidad de extracción de 2000 m/min está especialmente indicado para la caracterización de materiales para la producción de fibras sintéticas. El sistema puede operarse con una aceleración constante o con niveles de velocidad constantes. La fuerza de extracción se mide mediante una rueda de medición de funcionamiento suave y con revestimiento antiadherente en un transductor de fuerza altamente sensible.



La capacidad de extensión de las masas fundidas de polímero es de gran importancia en muchos procesos de procesamiento y producción de plásticos. El proceso RHEOTENS patentado ha demostrado ser un principio de medición extremadamente sensible que ofrece resultados con una reproducibilidad alta para poder mostrar fluctuaciones de lotes mínimas. Además de la velocidad de extracción constante ya disponible y la aceleración constante, ahora también es posible la aceleración exponencial. La determinación de la función de viscosidad de alargamiento según el Prof. Wagner es una parte integral del RHEOTENS y del HAUL-OFF. El RHEOTENS es idóneo para caracterizar el comportamiento de procesamiento durante los procesos de extrusión.



El CONTIFEED es una miniextrusora que alimenta el canal de ensayo del reómetro capilar directamente con masa fundida o con el material apto para el ensayo y, por lo tanto, representa una unidad de alimentación de masa fundida totalmente automática. Este complemento está especialmente indicado para materiales con una resistencia térmica menor, ya que su tiempo de permanencia es muy reducido debido a la alimentación automática del material. La plastificación con cizallamiento previo en la extrusora hace que el proceso de medición sea muy similar al proceso de tratamiento.

Resumen de las ventajas del CONTIFEED:

  • Llenado automatizado y sin burbujas de aire del canal de ensayo
  • Puede analizarse la influencia de la plastificación mediante la extrusora
  • Tiempo de permanencia más reducido del material bajo la influencia térmica
  • Registro de datos reológicos relevantes para el proceso para el moldeo por inyección
  • La plastificación previa también permite medir materiales en polvo (por ejemplo, mezclas secas de PVC)



El cabezal de medición SHARK-SKIN se monta en la parte inferior del canal en lugar de la boquilla. Con esta opción se puede medir de forma exacta con qué velocidades de cizalla críticas se producen homogeneidades de la superficie.

  • Registro del efecto Shark-Skin
  • Formado por la boquilla ranurada, tres nuevos sensores de presión de alta frecuencia (velocidad de muestreo de hasta 20 kHZ) y un paquete de software
  • Determinación de la gama de frecuencias y evaluación estadística de la señal de presión
  • Optimización del proceso de extrusión, de extrusión de película y de revestimiento



El sensor para la conductividad térmica se introduce como un pistón de ensayo desde arriba en el canal. El canal se cierra hacia abajo para el ensayo. La medición de la conductividad térmica de los sólidos o de la masa fundida se realiza con condiciones estacionarias.

  • Determinación de la conductividad térmica con un rango de medición de hasta 450 °C y 1000 bar
  • Desarrollado según la norma ASTM D5930
  • Sensor de ensayo con elemento calentador integrado y registro de temperatura
  • Optimización de los tiempos de ciclo para el moldeo por inyección
  • Sin necesidad de modificaciones mecánicas
  • Simulación de procesos de tratamiento
  • Proceso de medición totalmente automático



La viscosidad de los polímeros depende en parte también del nivel de presión general. La cámara de contrapresión se monta detrás de la boquilla y genera una presión de retención en la salida de la boquilla que se mide con un registrador de presión adicional.

  • Determinación de la dependencia de presión de la viscosidad (coeficiente de presión)
  • Determinación de la tensión de cizallamiento de pared crítica para el resbalamiento de pared
  • Máxima presión (Pm) de 1200 bar
  • Rango de temperatura de hasta 400 °C
  • Optimización de los procesos de flujo en máquinas de procesamiento (herramientas de moldeo por inyección y de extrusión con largos recorridos de flujo, bombas de masa fundida)



El cabezal de medición se monta debajo de la boquilla. La medición puede realizarse de forma paralela a una medición de la viscosidad.

  • Determinación del valor de expansión dinámico y estático
  • Evaluación de un perfil de valor de expansión (método BASELL)
  • Brazo giratorio con ajuste de altura continuo
  • Cabezal de medición láser en versión de 0,1 μm o 7 μm
  • Opcionalmente con dispositivo de corte de masa fundida automático
  • Opcional: Registro de dos hilos al mismo tiempo
  • Aplicación: Simulación del comportamiento de expansión del material durante el extrusionado



Aplicaciones

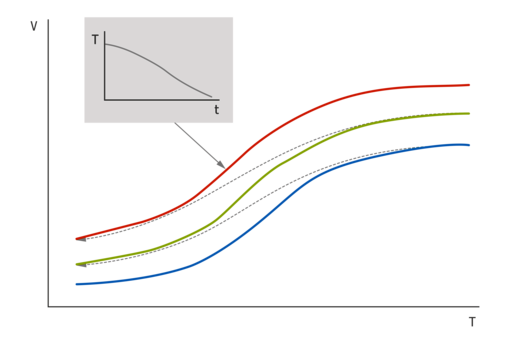

PVT isobárico

Una medición de PVT está estandarizada según la norma ISO 17744 para equipos que están equipados con un pistón de ensayo. Las mediciones de PVT isobáricas se...

Details

PVT isotérmico

En la medición de PVT isotérmica se inicia la medición a temperatura ambiente después de que el material se haya llenado a temperatura de fusión y...

Details

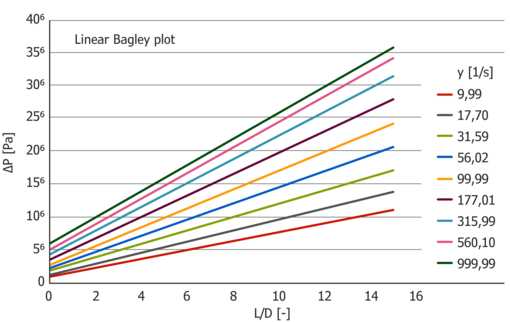

Corrección de Bagley

La corrección de Bagley permite la corrección de la pérdida de presión de entrada en los capilares redondos...

Details

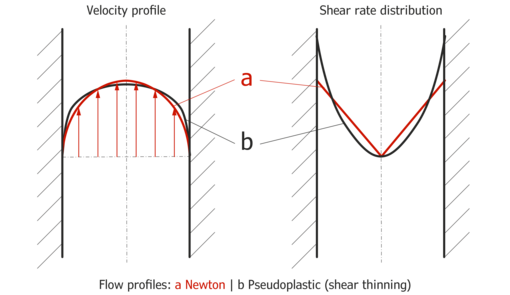

Corrección de Weißenberg-Rabinowitsch

La corrección de Weißenberg-Rabinowitsch tiene en cuenta que los polímeros no se comportan como los fluidos newtonianos...

Details

Mediciones multicarga del índice de fusión

Los equipos de ensayo de índice de fusión se utilizan principalmente en el control de calidad de los fabricantes de plástico y las empresas procesadoras...

Details

Estabilidad térmica

Los plásticos tienen la propiedad de envejecer debido a las cargas térmicas o mecánicas...

Details

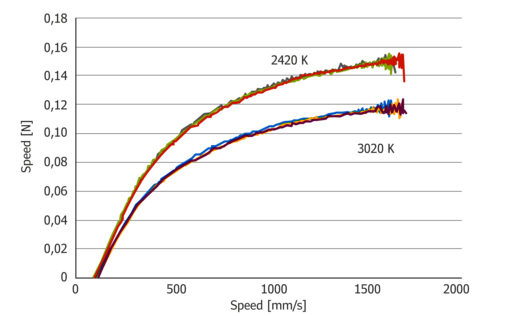

Resistencia/elasticidad de la masa fundida

La resistencia de la masa fundida (elasticidad) se determina tirando de un tramo extruido del reómetro capilar...

Details

Medición del valor de expansión

La medición del valor de expansión es un complemento de la serie de reómetros capilares de GÖTTFERT...

Details

Cámara de contrapresión

Mediante una cámara de contrapresión que se ofrece por GÖTTFERT como complemento opcional...

Details

Inestabilidades de flujo (Shark-Skin)

El efecto Shark-Skin se produce durante la extrusión de plásticos, elastómeros o alimentos...

Details

Conductividad térmica

La medición de la conductividad térmica se realiza mediante una sonda...

Details

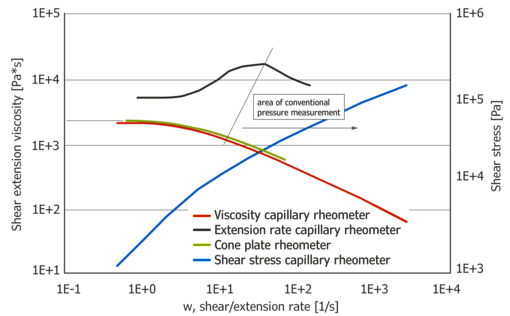

Viscosidad de alargamiento mediante el modelo de Cogswell

La viscosidad de alargamiento describe la viscosidad durante el alargamiento...

Details
